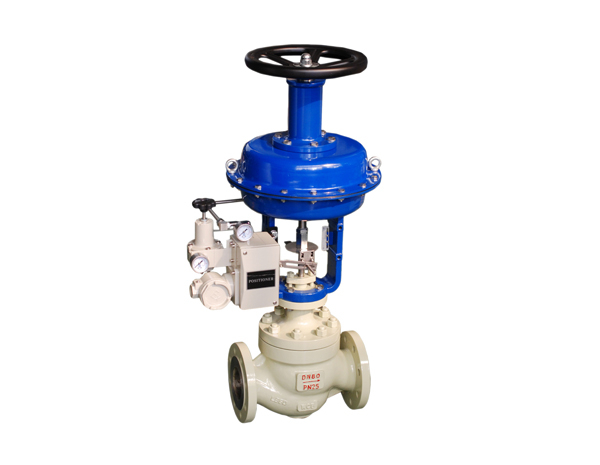

HK600籠式調節閥
概述
HK600系列籠式調節閥是一種利用內部閥籠與活塞配合來調節流量的調節閥，閥內流體通道呈流線型，還設有一個改善套筒周?chē)黧w平穩流動的導向翼，優點是壓降損失小，流量大，可控范圍廣。流量特性曲線精度高，動態穩定性好。噪音低，空化腐蝕小，調節閥動態穩定性好、噪音低、防空化，適宜控制各種溫度高的高壓差流體。配用ZMX系列多彈簧薄膜執行機構或電動執行機構，其結構緊湊、輸出力大、使用壽命長。
籠式閥門代號
HK611-M常溫型-17~+230℃
HK612-M高溫型-45~+566℃
HK613-M低溫型-100~+45℃
HK600籠式閥的基本組成
HK600系列籠式調節閥是由閥體、閥蓋、閥籠、閥桿、閥芯和填料等零件組成。閥桿和閥芯連接在一起，閥籠自身具有導向功能，為閥芯上下移動起導向作用，閥瓣上可設有平衡孔，可滿足高壓差工況調節用。
籠式調節閥Cv值和行程
公稱通徑 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||||||||
閥座直徑 | 20 | 25 | 32 | 40 | 40 | 50 | 50 | 65 | 65 | 80 | 80 | 100 | 125 | 150 | 150 | 200 | 250 | 300 | |
Cv值 | 高精度閥芯 | 6.3 | 11 | 17 | 24 | 24 | 44 | 44 | 68 | 68 | 99 | 99 | 175 | 275 | 360 | 360 | 640 | 1000 | 1440 |
高容量閥芯 | 36 | 60 | 100 | 140 | 220 | 420 | 700 | ||||||||||||
額度行程 | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||||
